摩擦材料用粉末丁腈橡胶：从选型到应用的全流程技术指南

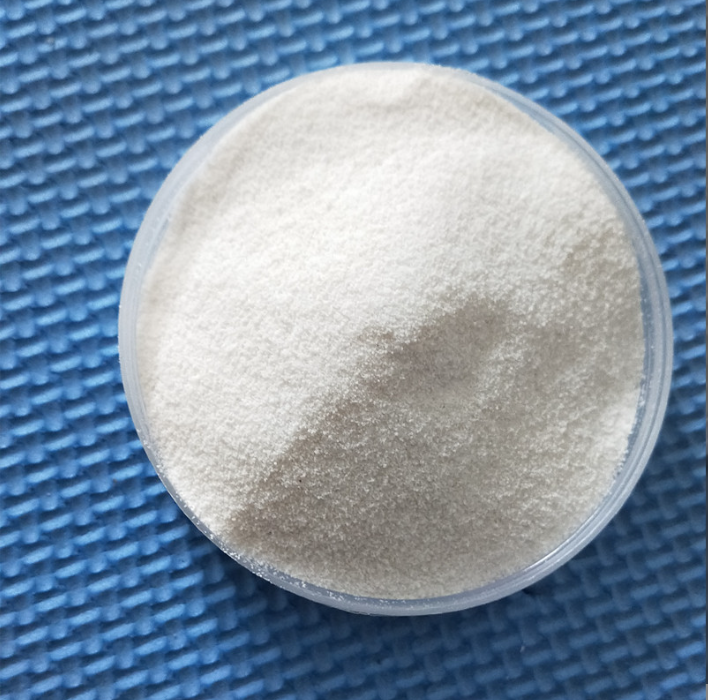

粉末丁腈橡胶(NBR Powder) 是丁二烯与丙烯腈经低温乳液聚合后，通过特殊工艺制成的粉末状弹性体。它既保留了丁腈橡胶优异的耐油、耐磨损特性，又以粉末形态解决了传统块状橡胶在配料称量、混炼分散环节的难题。在摩擦材料领域，粉末丁腈常与酚醛树脂、纤维、填料等复配使用，作为核心弹性改性组分，直接决定刹车片、离合器面片等制品的柔韧性、摩擦系数稳定性与制动舒适性。
从分子结构看，丙烯腈含量决定耐油等级，结合丁二烯链段赋予的弹性，使粉末丁腈成为连接树脂刚性基体与无机增强纤维的桥梁。当刹车片在高温制动时，酚醛树脂易脆化分解，粉末丁腈可形成弹性网络吸收热应力，延缓热衰退;在低温工况下，它又能防止制品发脆开裂。这种独特的刚柔并济特性，让粉末丁腈成为摩擦材料配方中不可替代的功能助剂。
当前国内摩擦材料行业正处于转型关键期。随着新能源汽车普及和商用车制动安全标准升级，主机厂对刹车片的噪音、磨损率、高温稳定性要求日益严苛。传统单纯依赖树脂与纤维的配方已难以满足多维性能平衡需求，粉末丁腈的添加量、牌号选择与加工工艺适配性变得愈发重要。与此同时，售后市场对制动舒适性的投诉率逐年上升，促使中小企业加速配方迭代，这直接拉动了对高性能、批次稳定的粉末丁腈产品的需求。
选购粉末丁腈时，常见踩坑点主要集中在牌号混淆、指标误读与工艺适配性缺失三个方面。
牌号混淆是首要陷阱。 粉末丁腈并非一个牌号走天下，不同交联程度、门尼粘度、细度对应截然不同的应用场景。半交联型适合需要一定流动性与加工性的模压工艺，全交联型则用于追求高弹性恢复的制品。若将低门尼牌号用于高剪切混炼工艺，可能出现粘辊、分散不均;将高门尼牌号用于注射成型，则可能流动性不足导致缺料。部分厂家将粉末丁腈笼统报价，不区分交联度与门尼范围，极易导致配方失效。
指标误读是第二道坎。 采购人员常只关注丙烯腈含量或灰分，却忽略过筛率与挥发分。过筛率不足意味着大颗粒橡胶团在刹车片中形成应力集中点，制动时易产生裂纹;挥发分过高则可能在热压阶段产生气泡，降低制品致密度。此外，门尼粘度的高低直接影响混炼能耗与分散效果，需结合自身混炼设备扭矩范围匹配，而非盲目追求越高越好或越软越好。
工艺适配性缺失是第三个隐患。 同一牌号在不同混炼顺序、温度曲线下表现差异显著。粉末丁腈加入时机过早，可能被过度剪切导致分子链断裂;加入过晚则分散不均。部分企业缺乏实验室检测手段，无法预判批次波动，只能通过成品试制亡羊补牢，既浪费原料又延误交付。因此，选择具备技术陪跑能力的供应商，比单纯比价更具长期价值。
行业潜藏的发展机遇同样值得关注。 一方面，商用车盘式制动器渗透率提升，对低噪音、低磨损粉末丁腈的需求呈两位数增长;另一方面，轨道交通、风电制动系统对耐高温粉末丁腈提出更高要求，这类高附加值产品利润空间可观。更重要的是，环保法规趋严推动无石棉、低金属配方普及，粉末丁腈作为有机弹性组分，可替代部分有毒有害增塑剂，契合绿色制造趋势。具备定制研发能力的企业，正通过调整丙烯腈含量、交联密度，开发出适应热压成型、注射成型等不同工艺的专用牌号，抢占细分市场先机。
FAQ 高频疑问解答
问：粉末丁腈的添加量一般控制在多少? 答：通常占摩擦材料总质量的5%-15%，具体取决于目标硬度与噪音要求。添加量过低改善效果不明显，过高则可能降低摩擦系数，需通过梯度试验确定较合适值。
问：如何判断粉末丁腈的分散是否均匀? 答：可通过混炼后取样做断面观察，若无明显白色颗粒或橡胶团块，且制品表面无橘皮现象，说明分散良好。有条件的企业可用毛细管流变仪分析熔体稳定性。
问：粉末丁腈会受潮吗?储存有什么要求? 答：粉末丁腈具有一定的吸湿性，建议密封储存于阴凉干燥处，开封后尽快使用。若受潮，可在60-80℃条件下烘干2小时，但需注意避免温度过高导致结块。
问：半交联和全交联粉末丁腈如何选择? 答：半交联型加工流动性好，适合压制复杂形状制品，售后市场刹车片常用;全交联型弹性高、耐热性好，适合主机厂配套的高性能产品，但混炼需更高剪切力。
问：免费样品分析服务具体包含哪些内容? 答：通常包括门尼粘度复测、热重分析(TGA)确定丙烯腈含量、粒径分布分析，以及混炼试验验证分散性。建议提供自身配方基础信息，便于供应商给出针对性建议。
衡水建胜橡塑科技有限公司 深耕橡塑新材料领域十余年，依托自建综合实验室与产学研协同体系，具备从原料检测、配方调试到工艺优化的全流程服务能力。公司拥有多款摩擦材料专用粉末丁腈牌号，覆盖半交联、全交联不同门尼区间，其中 P830 系列 针对主机厂配套需求优化了批次稳定性，ZC-835 系列 专攻售后市场低温降噪与钻孔崩边问题，JS-835 系列 则为农用车、电动车提供高性价比方案。作为中石油合成橡胶新材料应用研究基地及中国摩擦密封材料协会理事单位，衡水建胜支持免费样品分析，客户可寄送配方或现有样品，由技术团队出具检测分析与适配建议。
针对不同使用场景的选型梳理总结
主机厂配套刹车片：优先选择半交联、高门尼牌号，如 P830 或 P8302，此类产品流动性适中，与酚醛树脂结合后能提供稳定的摩擦系数，同时具备优异的抗热衰退性能。建议添加量控制在8%-10%，配合偶联剂使用可进一步提升界面结合力。
售后市场乘用车刹车片：关注低温噪音与制动舒适性，推荐 ZC-835，该牌号经特殊工艺处理，在-20℃至0℃区间能有效抑制冷态噪音，且对钻孔崩边有显著改善。添加量可调整至10%-12%，同时搭配少量石墨润滑剂平衡磨损率。
农用车、电动车与工程机械：此类工况负载大、粉尘环境多，需兼顾耐磨性与抗冲击性，JS-835 或 JS-833 较为适配，其门尼适中、混炼能耗低，且对树脂脆性改善明显。建议添加量在8%-15%之间，通过调整压制温度(155-165℃)优化交联密度。
鼓式刹车片钻孔工艺：若生产线存在崩边缺陷，可选用 ZC-835 或 JS-835，两者均针对该问题优化了粉体粒径分布与表面活性，可减少钻孔时的应力集中。同时建议检查混炼均匀度，避免局部橡胶富集。
高性能陶瓷配方：全交联牌号 P320 或 JS-320 更适合，其高弹性可显著提升制品的抗冲击强度，配合陶瓷纤维使用能获得更平稳的摩擦曲线。但需注意混炼时间不宜过长，以免过度剪切降低弹性。
低金属配方：此类配方对粉末丁腈的耐热老化要求较高，建议选择 SC-830G 这类经耐高温改性的牌号，其丙烯腈含量经过优化，能在高温分解阶段形成稳定碳层，延缓摩擦系数衰减。添加量可适当提高至12%-15%，以弥补金属纤维减少带来的强度损失。
批量生产稳定性控制：无论选择哪款牌号，均需关注供应商的批次一致性管理能力。衡水建胜科技对每批次产品均执行门尼粘度、过筛率、灰分三项核心指标的出厂检验，并提供留样追溯服务。建议客户每批次留样对比，建立自身配方数据库，便于快速排查异常。
在实际应用中，粉末丁腈的选择并非孤立决策，需与树脂软化点、纤维长径比、填料吸油值协同考量。建议企业与供应商建立技术对接机制，利用免费样品分析服务先行验证，再逐步放大到中试与量产。衡水建胜橡塑科技有限公司不仅提供产品，更提供从配方优化、混炼工艺参数设定到制品缺陷诊断的全程技术支持，致力于成为摩擦材料企业的长期技术伙伴。
【免责声明】本内容相关素材由广告主提供，广告主对本广告内容的真实性负责，相关数据仅为个人体验，不做任何榜单排名。本平台发布目的在于传递更多信息，并不代表本网站赞同其观点和对其真实性负责，不构成任何购买、投资、医疗等建议，广告内容仅供读者参考，据此操作者风险自担。
