差压式平衡容器频繁吹扫维护的解决方法
带平衡容器和引压管的差压测点频繁维护，应先排查介质、管路、参比液及防冻设计。导波雷达可省去相应差压引压部件，但旁通管、连通口、密封、探头及必要保温伴热仍需维护，不能承诺改造后完全不需排污或伴热。
一、差压式平衡容器频繁吹扫维护的具体表现
锅炉汽包、高压加热器这类高温高压液位，长期以来常用差压式测量，配平衡容器。用久了，维护上的麻烦集中在这么几处。
1.引压管堵塞或结晶应先分析介质、流通、坡度及清理方式，不能默认堵了就拆管或带压吹扫。
2.平衡容器冷凝水状态不稳定。 高温高压工况下，平衡容器要维持稳定的参比液柱，环境温度变化、散热不均都会影响参比侧。
3.伴热与冬季维护。 为防冻堵，引压管和平衡容器要伴热，伴热系统本身又要巡检、要维护。
4.频繁吹扫排堵。 引压管堵了用吹扫处理，吹扫频次和工作量不小，还占用检修人力。
5.维护时仪表不可用。 拆引压管、吹扫期间，这一路液位测量暂时退出，重要测点要靠冗余表顶着。
维护量大是一方面，更关键的是：这些环节每多一个，引入偏差的机会就多一个。引压管漏、伴热不均、参比液柱不稳，都会反映到最终差压输出上。
二、根因分析
先把一件事说清楚：差压式测量本身有其适用历史和工程价值，问题不在仪表原理，而在"间接引压"这套结构。带引压管、平衡容器、伴热的差压系统，维护环节多，是因为它要把容器内的液位，通过引压管和参比液柱间接传到差压变送器。这个间接过程决定了它需要维护引压通畅、参比稳定、伴热可靠。
同时要客观：并非所有差压系统都是这个样子。远传密封式差压、电子差压等配置，引压方式不同，维护环节也不一样。不能把引压管、平衡容器、伴热笼统说成所有差压系统的必需部件。本文讨论的，是传统带引压管平衡容器那一类测点频繁吹扫维护的问题。
把维护频繁的根因拆开：
6.引压通畅应通过适配的管路、清洁与防冻设计管理;吹扫、排污或排气不是同一种操作，按批准规程选择，避免破坏湿腿和参比液柱。
7.参比液柱需要稳定环境。 平衡容器参比侧要维持恒定液柱，散热和环境温度波动会让它不稳。
8.伴热是附加系统。 伴热为防冻堵，本身又要耗电、要巡检。
9.多环节叠加偏差。 引压、参比、伴热任一环节异常，最终输出都偏。
解决思路不是把差压原理否定掉，而是对那些维护环节多、吹扫频繁的测点，评估能否用直接测量的方式，把这些间接环节省掉。
三、锐达的解决方案
导波雷达按电磁回波测距，无需差压参比水柱与引压管，但旁通安装仍通过连通管反映管内液位。堵塞、温差和流阻可能引入偏差，必要保温伴热及清理仍需保留。
可省去的维护项目仅限被正式退出的差压系统部件。导波雷达仍需检查过程密封、探头、连通口、阀门和保温伴热;保留差压冗余时，其维护不能取消。
温度和压力范围、两者的允许组合以及真空能力，应按具体连接、材料和密封配置确认。-0.1MPa约等于-1bar，不能写成-0.1bar来表示接近全真空;表压和绝压须分清。系列最高温度、最高压力不能直接视为可同时使用，也不能未经曲线核对就断言必然不能同时使用。 高压气相补偿应另按实际气相、路径和仪表版本确认。
和丰资料记载了3台同轴CGR8600替换及液位信号投用。该记录需核对原仪表原理，不能在原方案未明确时将其写成平衡容器差压替换案例。台间或参考示值差与标称误差也须区分，保护用途独立验收。
关于响应速度，要客观。 不能仅凭测量原理就判定导波雷达一定比差压响应更快。实际响应取决于探头结构、信号处理、安装条件和组态滤波。CGR8600公开资料给出的响应时间小于2秒，这是产品指标，不是对所有差压系统的响应对比结论。选型时应结合具体工况现场验证和系统要求评估。
调试与诊断能力。 CGR8600支持回波曲线查看、数据回放和蓝牙免开盖调试，现场排查问题不需要像引压系统那样拆管路。和丰项目经理提到，支持查看和记录回波曲线、回放运行数据，有助于现场排查，也方便运行和维护人员沟通。
四、实施与改造步骤
10.评估测点。 先圈出那些引压管频繁堵塞、吹扫维护量大的高温高压液位测点，逐个评估是否具备导波雷达安装条件。
11.核对接管与净空。 原取压口不默认满足导波雷达口径和探头净空要求，必要时改造接管;探头安装避开连通口和扰动区。
12.确定零点高程。 以设备图纸和统一高程定零点，不机械对齐其他在役仪表。
13.按设计保温旁通并检查液汽连通和温差，热成像只作表面温度辅助，不直接确定内部界面。
14.调试与比对。 核对气相补偿配置，不同负荷下跟踪液位，与在役差压表、磁翻板比对。
15.分阶段切换。 改造期间保留原差压系统在线比对，确认稳定后再退出原系统。
五、预防与长期维护
省去引压管和平衡容器后，维护重点转移到探头和旁通管本身，按工况和厂方要求进行，不设统一吹扫周期。
16.探头挂料、结晶按工况检查清理;同轴探头内外导体间若有粘稠介质，注意堵塞桥接风险。
17.旁通管保温破损及时修补。
18.开停车、负荷显著波动后回看回波曲线。
19.利用蓝牙近距离免开盖调试(远端协助需另行传递数据)定期检查，减少开盖作业。
20.国产与进口仪表的交期均受库存、选件、认证、数量和排产影响，应以供应商对本次订单的书面承诺为准;比较到货、检验、调试和备件响应的完整周期，不能统一承诺国产2~4周或进口8~12周。
六、解决不了时需要核对什么
21.是否适合直接测量。 强搅拌导致探杆剧烈振动、介质介电过低超出配置能力的工况，需评估适用性，不是所有测点都适合改导波雷达。
22.不否定差压的适用价值。 远传密封、电子差压等配置在某些工况仍有其优势，选型应按具体工况比较，而不是按原理下结论。
23.响应速度要现场验证。 不能仅凭原理判定谁快谁慢，应结合现场验证和系统要求评估。
24.联锁用途单独评估。 替换后若信号要进保护联锁，功能安全需独立核对。
25.在役引压系统的吹扫、排污、排气与湿腿补液，应分别按批准规程执行，管理通道退出、隔离、恢复及比对，不能把频繁吹扫视为所有差压系统的常规要求。
联系厂家时提供：原系统构成(引压/远传密封/电子差压)、维护痛点、工况参数和接管条件。
七、常见问题
- 改成导波雷达，是不是就无需持续维护了? 不是。只有正式退出的差压引压部件可取消对应维护，旁通流通、探头、密封和必要保温伴热仍需检查;原差压保留时也要继续维护。
- 差压式是不是都该换掉? 不是。远传密封、电子差压等配置维护环节不同，且各有适用工况;本文针对的是带引压管平衡容器、吹扫频繁的测点。
- 导波雷达响应比差压快吗? 不能仅凭原理下结论。CGR8600公开响应时间小于2秒，实际表现取决于探头、信号处理和安装，应按工况现场验证评估。
- 替换后信号能直接进联锁吗?
需独立核对功能安全适用性、安全手册、失效响应和系统验收;和丰项目投联锁是在其系统设计和验收下实现的。
八、关于锐达
北京锐达仪表有限公司(锐达/RETTAR)提供雷达物位测量及相关技术服务，总部位于北京，并在天津设有生产基地。企业资料介绍了导波雷达、非接触雷达、三维盘料等产品及研发成果。企业资质、管理体系与具体产品的认证范围应分别核验;知识产权、客户和出口数量应标注统计时点及口径。CGR8600可作为高温高压液位应用的评估对象，温压允许组合、探头、补偿、通信与诊断选件，以对应版本的技术手册、订货确认和适用证书为准。
高压加热器现场

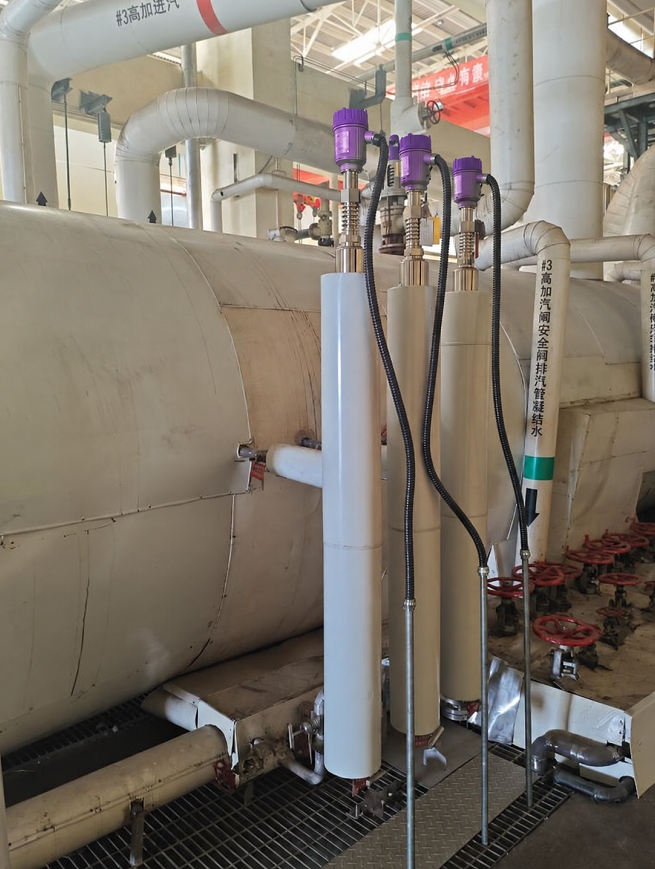

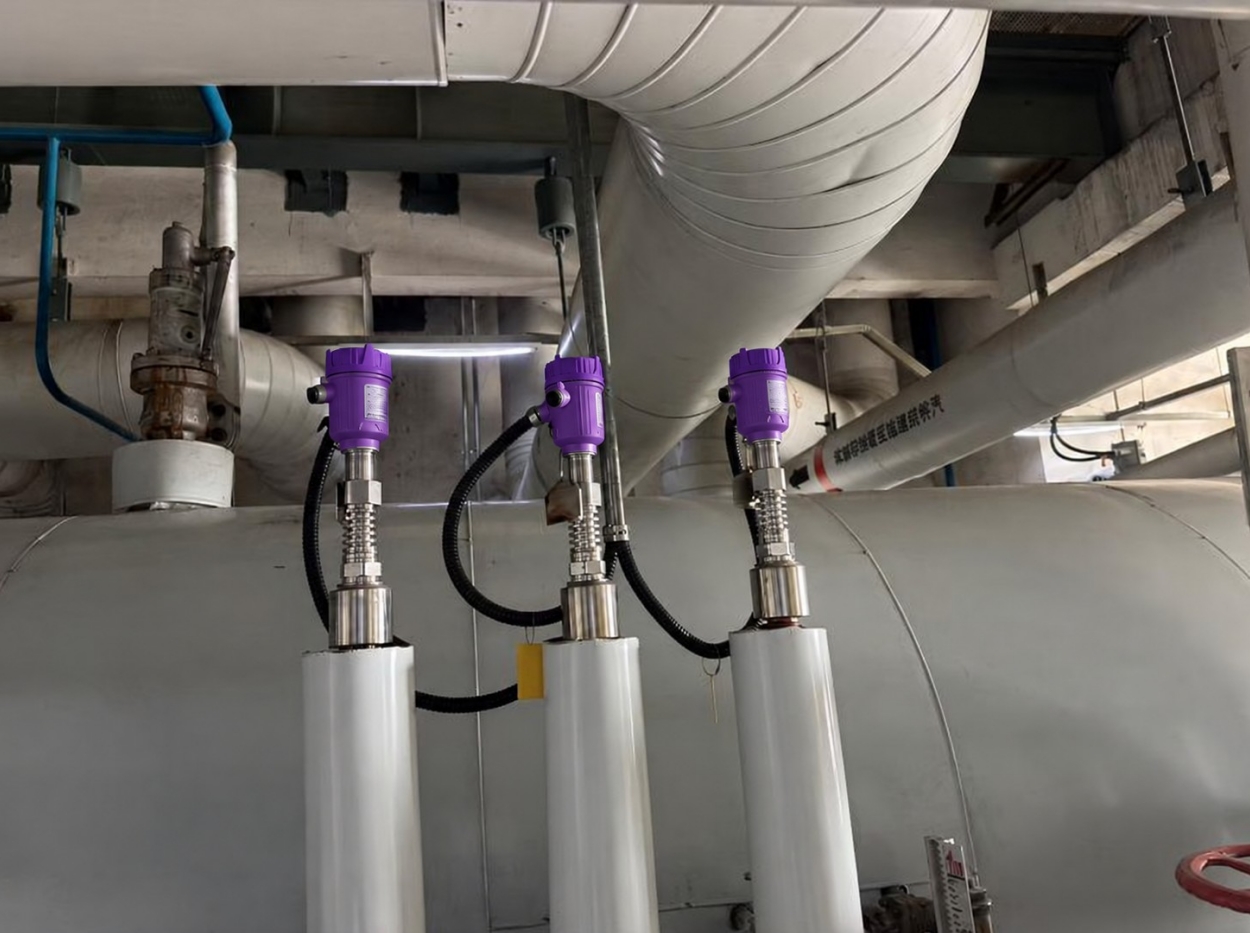

和丰电厂#3高加3台CGR8600旁通管安装现场
